ALAMBRE LITZ ENCINTADO

General

Las construcciones de alambre litz de alta frecuencia con cinta son principalmente adecuadas para aplicaciones que requieren un alto voltaje de ruptura. El encintado mejora la capacidad de soportar flexiones y tensiones mecánicas. El alambre litz con cinta adhesiva se puede lograr utilizando cinta autoadhesiva o sellada térmicamente. Esto garantiza la protección contra la reapertura durante y después de los procesos de fabricación y, por lo tanto, asegura el cumplimiento de la distancia de fuga definida.

Algunas cintas se pueden sellar térmicamente cuando se usan junto con ciertos tipos de esmalte de alambre.

Son posibles excelentes características de adhesión y unión a los alambres sencillos. Se puede seleccionar una amplia gama de cintas sellables térmicamente para aplicaciones especiales que promueven varios grados de flexibilidad y protección mecánica para la construcción del alambre litz.

Características y beneficios de los alambres litz encintados

Variantes Resistencia dieléctrica Flexibilidad Empalme Contacto
Estándar alto muy bueno bueno muy bueno
Sellado Térmico elevado medio muy bueno muy bueno
Auto-adhesivo muy alto bueno muy bueno bueno

Hoja de datos técnicos de las diferentes cintas

Materiales de encintado PET PEN PI
Descripción Poliester Polietileno Naftalato Poliimida
Color transparente transparente café
Estandard PET PEN PI
Clase de insulación (UL) °C 105 (A) 180 (H) 200 (C)
Clase de insulación (VDE) °C 130 (B) - 200 (C)
Constante dieléctrica ℇr 3.3
(VDE 0345)		 2.8
(JIS C 2318)		 3.4
(ASTM D 150-92)
Flamabildad 400
(VDE 0345)		 VT-M
(UL 94)		 V-0
(IEC 60695-11-10, UL 94)
No. de UL, cintas E53895 E206562 E39505
Procesamiento fusible fusible pelado mecánico
Sellado Térmicamente
Clase de insulación (UL) °C 13 - 25 - 20
Clase de insulación (VDE) °C 9 - 0.2 - 0.5
Constante dieléctrica ℇr 3.25
(ASTM D 150-81)		 - 3.4
(ASTM D 150-92)
Flamabilidad n.a. - V-0
(IEC 60695-11-10, UL 94)
No. de UL., cintas E93687 - E39505
Procesamiento fusible fusible pelado mecánico
Auto Adhesivo
Clase de Insulación (UL) °C 130 (B) 180 (H) 180 (H)
Constante dieléctrica ℇr 3.2
(JIS C 2318)		 2.8
(JIS C 2318)		 3.3
(JIS C 2318)
Flamabilidad - retardante de flama
(prueba interna según UL 510)		 retardante de flama
(prueba interna según UL 510)
No. de UL, cintas E515235 E515235 E515235
Procesamiento fusible fusible pelado mecánico
Se pueden organizar materiales personalizados

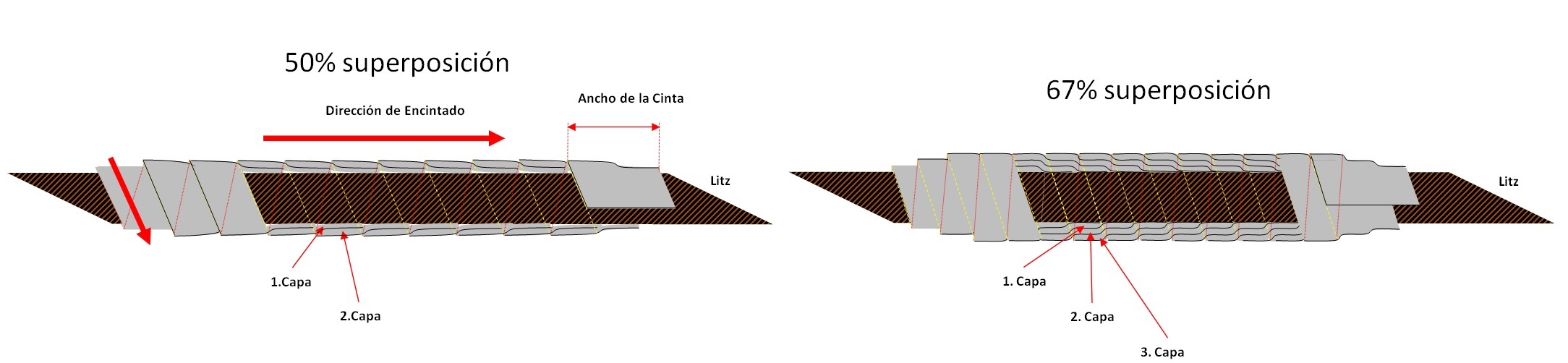

Grado de superposición

El grado de superposición de dos embobinados de cinta adyacentes se define por el ángulo de gradiente entre la cinta y el alambre litz durante el proceso de encintado. La superposición determina el número de capas de cinta ubicadas una encima de la otra y, por lo tanto, el grosor del aislamiento.


Dimensiones

Diámetro del alambre sencillo 0.040 - 0.700 mm
Diámetro exterior del alambre litz 0.5 - 20.0 mm
Superposición (típico) 50 or 67 %
Número de cintas (típico) 1 - 2

Aplicaciones

  • EV (Automoviles Eléctricos)
  • OBC (Cargador a Bordo)
  • Convertidor DC/DC
  • Carga Inalambrica
  • Pilas de carga
  • SMPS (Fuentes de Poder Conmutada)
  • Transformadores de Alta Frecuencia
  • Transductores de Alta Frecuencia
  • Chokes de Alta Frecuencia

Disponibilidad de Construcciones Especiales con aprobación VDE para aplicaciones de alto voltaje:
